R&D 연구분야
The Best Partner for Your Needs
지속적인 신제품 개발 및 연구 집중
공작기계 및 산업기계 전반에 사용되는 볼스크류를 전문적으로 제조하는 업체로서 고객의 다양한 요구를 충족하기 위해 신제품 개발 연구에 지속적으로 투자하여 높은 하중을 잘 견디며 소음이 적고 빠른 신제품을 출시하고 있습니다.
연구소 활동
- 01 모델링

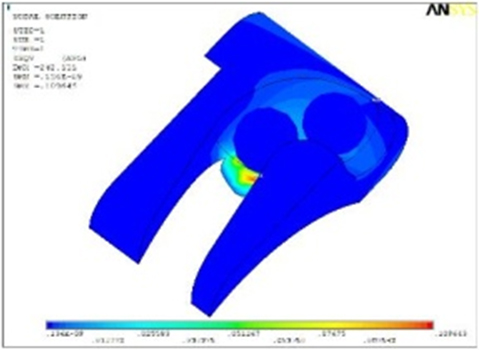

- 02 해석

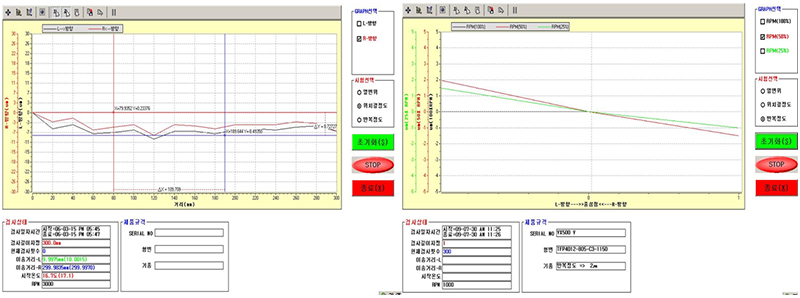

- 위치결정정도 시험 / 소음시험 / 열변위시험 / 반복시험
- 03 시험평가

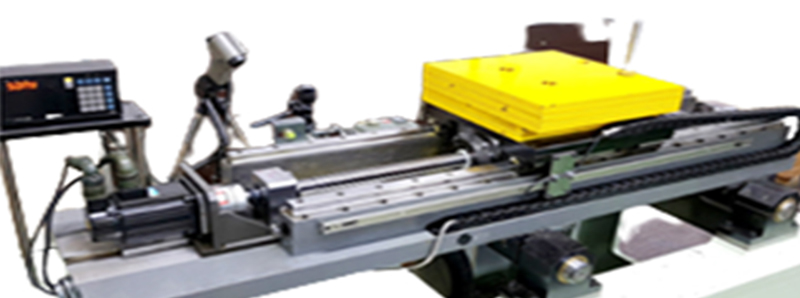

- 복합시험기
신제품 개발

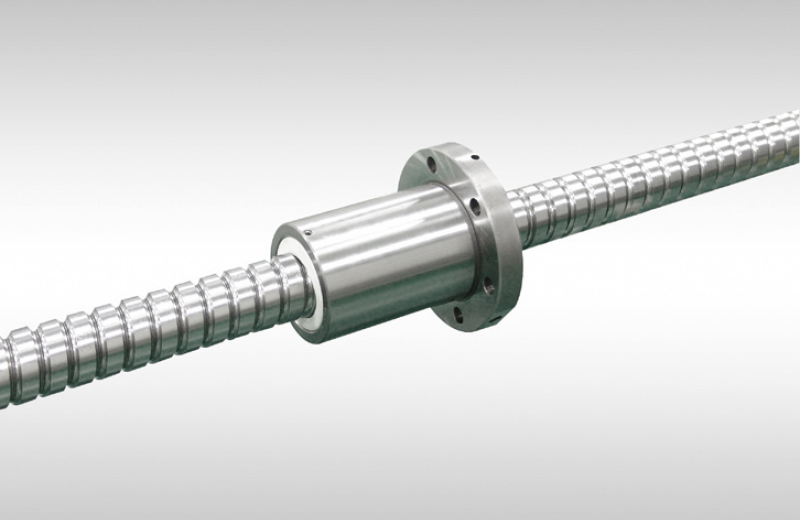

저소음 고속 BallScrew 개발
- 특징
- 볼의 순환구조를 개선해서 저소음·좋은 음질을 실현(볼의 충격완화 대책의 구조)
- 부품재료변경에 의한 저소음화(저 충격음재 사양)
- 나사궤적형상의 고정도화(궤적형상·표면조도 향상)

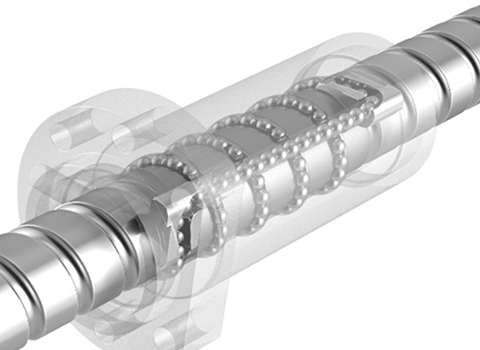

구조

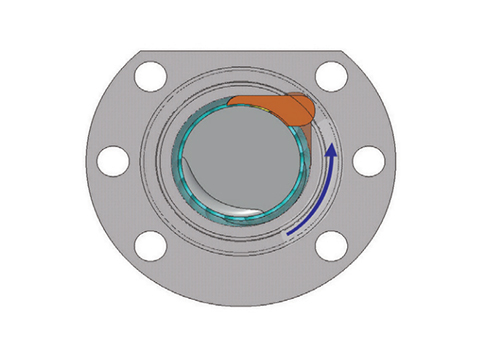

접선방향 순환

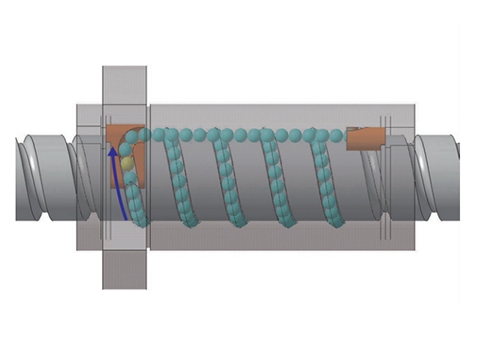

LEAD각 방향 순환
성능

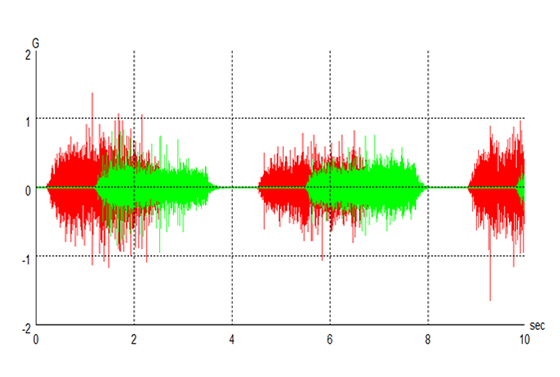

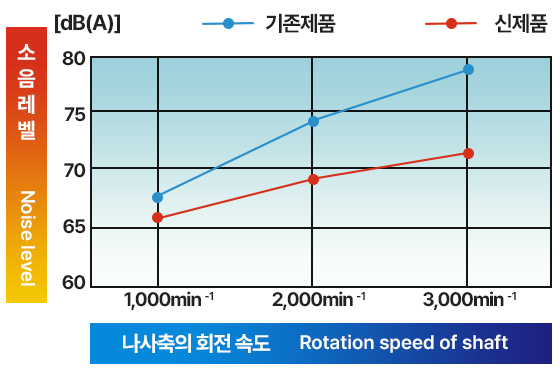

기존제품과 신제품의소음비교

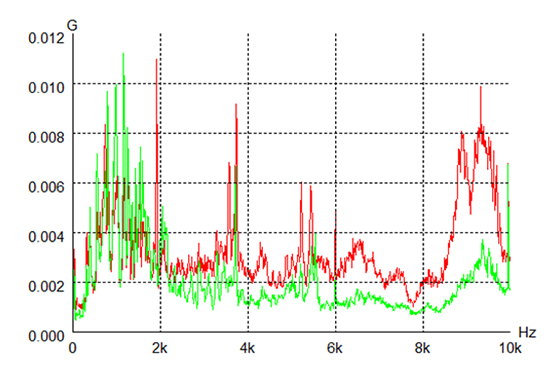

FFT 주파수 분석(진동)
FFT 주파수 분석(음폭의 세기)

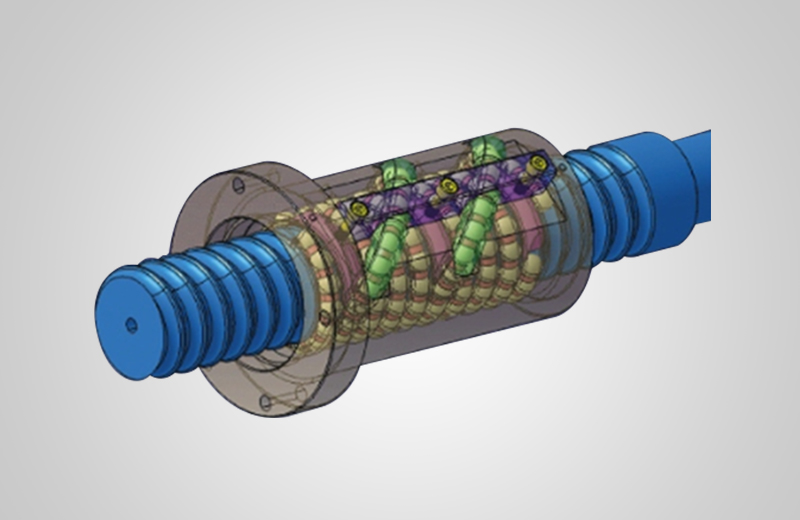

사출기 고하중 BallScrew 개발
- 특징
- 고부하, 장수명 고부하대응의 최적설계로(볼리테이너, 볼접촉각, 곡률반경, 권수) 종래의 2~3배의 정격수명을 실현
- 고속대응 볼 순환부의 구성품을 고부하 대응 가능하도록 설계

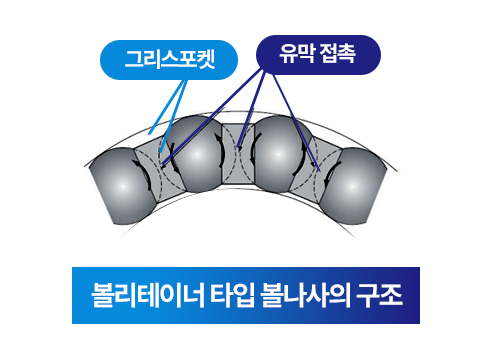

- 윤활성 리테이너 적용으로 볼간 접촉이 없어 저마찰, 저토크 실현 (장기간 윤활이 불필요)

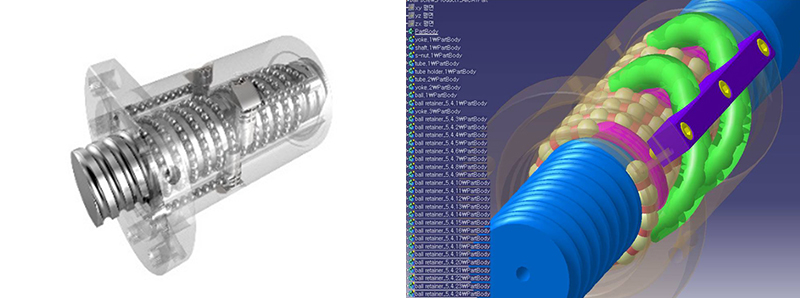

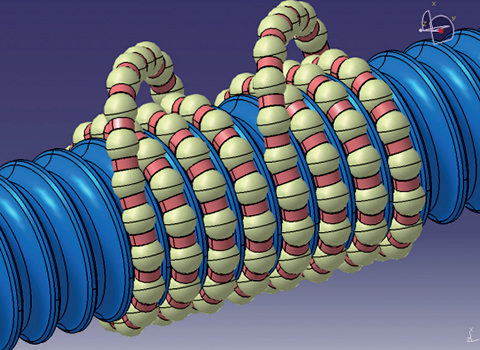

구조

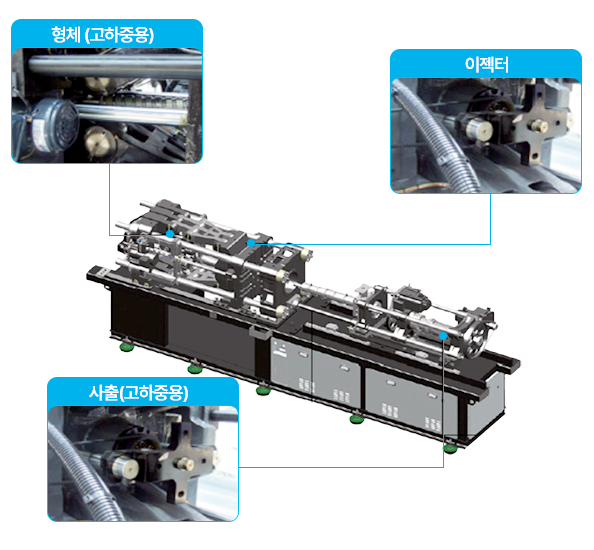

장착 추천예
성능
| 항목 | 일반용 | 고하중용 | |
|---|---|---|---|
| 소재 | SHAFT | SCM445H (고주파 열처리) | SCM440H (고주파 열처리) |
| NUT | SCM420H | SCM420H | |
| 접촉각 | 45 ˚ | 50 ˚ | |
| BALL SIZE | 3.175 ~ 9.525 | 12.7 / 15.875 / 19.05 | |
| 곡률비 | 55% | 52% | |
| TUBE(순환부품) | TUBE | YOKE&TUBE , 사출 TUBE | |
냉각용 BallScrew 개발
- 특징

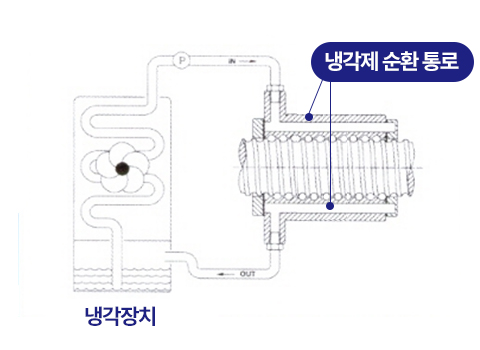

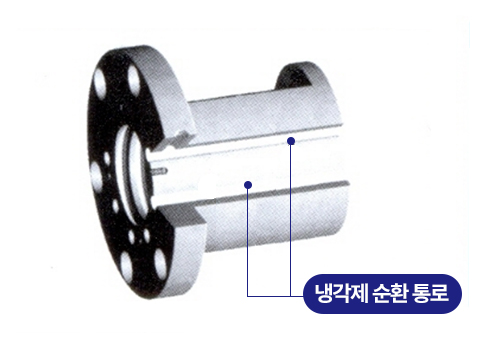

- Shaft·Nut 에 냉각 순환로를 만들어 냉각제를 유입시켜 온도를 관리
- 온도 상승을 억제 할 수 있어 고속 회전에 용이함
- BallScrew의 열변위량을 최소화 하여 내구 수명을 증가

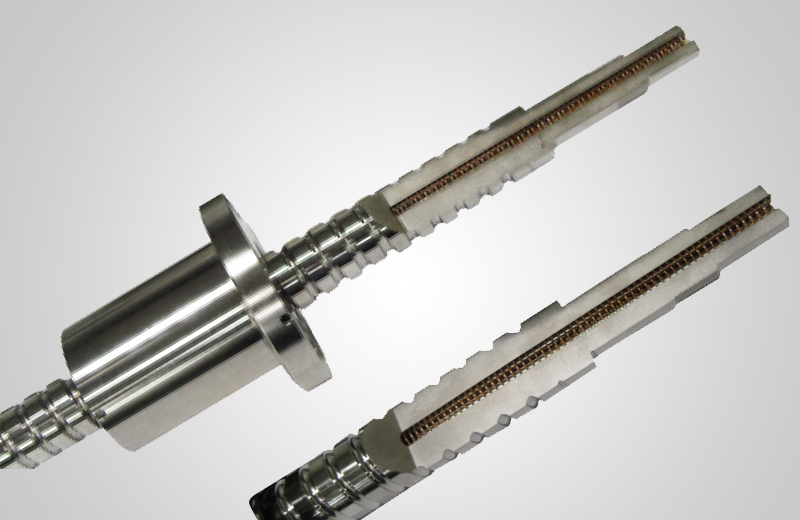

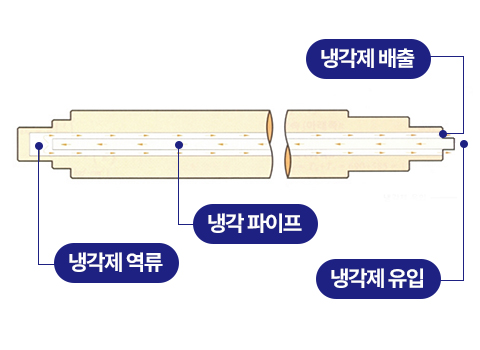

구조

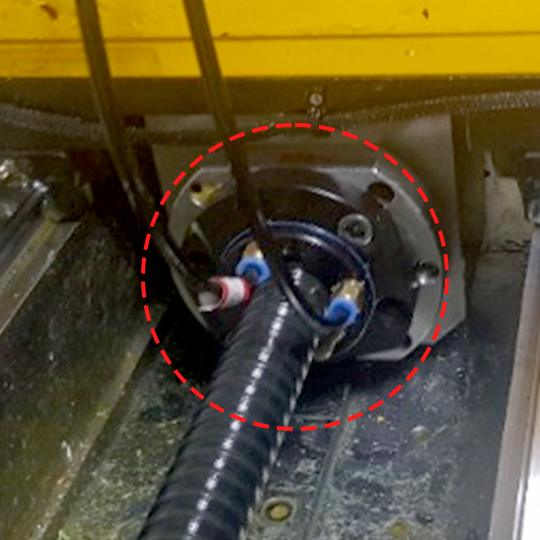

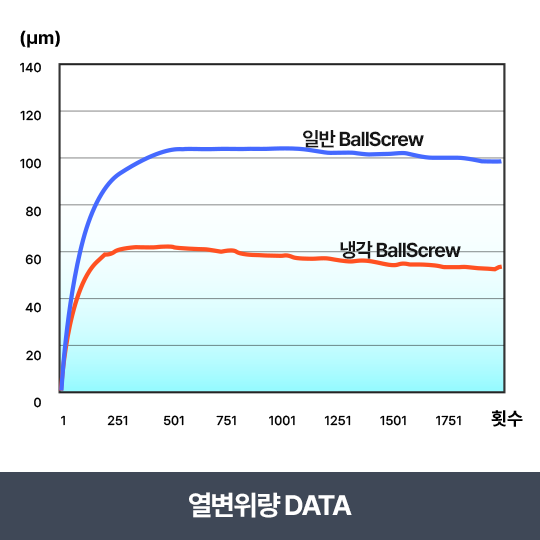

BallScrew 냉각 Test
-
Test 조건 Spec YEF4010-R670-C3-1091 축경 ø 40 리드 10 Torque 3.5~4 kgf·cm 유효권수 5 최대속도 30m/min Weight 150kg

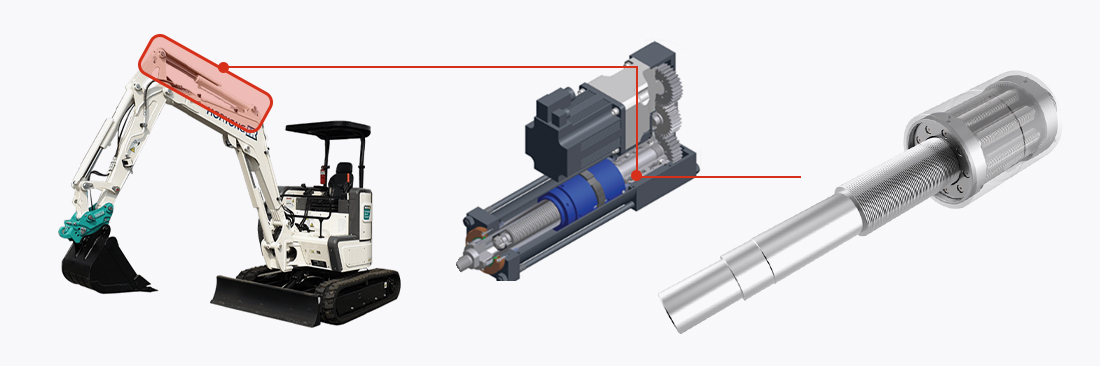

건설기계용 RollerScrew 개발
개발이력
| 연도 | 연구활동 및 개발실적 |
|---|---|
2022년 |
건설기계용 RollerScrew 개발 |
2021년 |
소형원자력(SMR) , 화력 발전소용 BallScrew 개발 |
2020년 |
120mm 박격포용 BallScrew 개발 |
2019년 |
공작기계용 BallScrew 소음, 진동 측정 설비 개발 |
2018년 |
Shaft , Nut 중공타입 냉각 BallScrew 개발 |
| 고하중 BallScrew 사출 Tube 부품 개발 | |
2017년 |
공작기계 HIGH-END BallScrew 개발 |
2016년 |
반도체 / 로봇용 소형 BallScrew 개발 |
2015년 |
고하중 내구성 시험기 개발 |
| 고방진 Seal 개발 | |
2014년 |
Shaft 랩핑 장치 개발 도입 |
2012년 |
천무 탄약 적재이송용 BallScrew 개발 |
2011년 |
사출기용 고하중 BallScrew 개발 |
2010년 |
전기자동차용 조향 및 제동 BallScrew 개발 |
| 경어뢰 방향방향 조절용 BallScrew 개발 | |
2008년 |
고하중 Retainer Type BallScrew 개발 |
2006년 |
EndCap 내부순환 방식 BallScrew 개발 |
2005년 |
K10 탄약 적재용 BallScrew 개발 |
